顎式破碎機的操作

• 1. 空載試車
• 2. 帶載試車
• 3. 破碎機啟動前的準備工作
• 4. 破碎機的啟動
• 5. 破碎機的使用

（1）連續運轉2小時，軸承溫升不超過30℃。
（2）所有緊固件應牢固，無松動現象。
（3）飛、槽輪運轉平穩。
（4）所有磨擦部位無擦傷，掉屑和研磨現象，無不正常的響聲。
（5）排料口調整范圍應符合要求。

當空載試車合格后方可加料進行帶載試車。
（1）破碎機不得有周期性或顯著的沖擊聲。
（2）最大給料粒度應符合設計規定。
（3）連續運轉8h,軸承溫升不得超過30°C。

（1）檢查軸承的潤滑；肘板與動顎、調整座上肘板墊的接觸等情況是否良好，肘板與肘板墊接觸處是否有足夠的潤滑脂。
（2）檢查所有緊固件是否堅固。
（3）檢查飛、槽輪配重中心位置是否正確，槽輪配重中心應通過主軸中心孔與主軸偏心孔相對應180度成為一條直線。
（4）檢查傳動皮帶是否安裝正確和情況良好，若發現皮帶破損應及時更換，當皮帶或槽輪上有油污時應用干凈抹布及時擦凈。
（5）檢查防護裝置是否良好，若發現防護裝置有不安全現象，應及時排除。
（6）檢查破碎腔內有無物料或其它雜物，若有時應清除干凈。
（7）檢查調整墊片是否安裝正確和壓緊。

（1）經檢查、證明機器與傳動部件情況正常后方可啟動。
（2）本機只準在無負荷情況下啟動。
（3）啟動后若發現不正�，F(xiàn)象時應立即停止啟動，必須查明原因排除異常后方可再次啟動破碎機。

（1）破碎機正常運轉后方可開始投料。
（2）應將破碎物料均勻地加入破碎腔內，避免側面加料或堆滿加料，以防止單邊過載、負荷突變或阻塞。
（3）停車前應首先停止加料，待破碎腔內的破碎物料全部排出后，方可關閉電動機。
（4）在破碎時若因破碎腔內物料阻塞而造成停滯時，應立即關閉電動機，必須將物料清除后方可再啟動破碎機。
（5）固定顎板和活動顎板當一端磨損后，可上、下調頭使用。
（6）破碎機使用一定時間后，應重新緊固所有緊固件。

使用與維護

• 1. 啟動前的準備工作
• 2. 啟動
• 3. 使用
• 4. 潤滑
• 5. 拆卸

① 仔細檢查軸承的潤滑情況是否良好，肘板的連接處是否有足夠的潤滑油。
② 仔細檢查所有緊固件是否完全擰緊。
③ 仔細檢查傳動皮帶是否良好，若發現有破損現象時，應及時更換當皮帶或皮帶輪上有油污時，應用布將其擦凈。
④ 檢查防護裝置是否良好，發現有不安全現象時，應及時排除。
⑤ 檢查破碎腔內有無礦石或雜物。若有礦石或雜物時，則必須清理干凈，以確保破碎機空載啟動。

① 經檢查，證明機器各部件情況正常，方可啟動。
② 本機僅允許在無載荷情況下啟動。
③ 啟動時，必須用鈴或信號事先預告。
④ 啟動后，如發現有不正�，F(xiàn)象時，應立即停止運轉，待查明和排除不正常情況后，方可重新起動破碎機。

① 破碎機正常運轉后，方可開始喂料。
② 正常工作情況時，軸承的溫升不應超過30℃，最高溫度不得超過70℃，超過上述溫度時，應立即停機，查明原因并加以消除。
③ 停機前，應先停止喂料，待破碎腔內物料完全排出后，方可關閉電動機。
④ 破碎時，如因破碎腔內物料阻塞而造成停機，應立即關閉電動機，將物料排出后，方可再啟動。
⑤ 顎板一端磨損后，可掉頭使用。
⑥ 破碎機使用一段時間后，應將所有固定部位重新鎖緊。
⑦ 肘板下方應注意經常清理，保持肘板與動顎間不夾塞雜物。

① 經常注意并及時做好摩擦面的潤滑工作，確保機器正常運轉和延長設備的使用壽命。
② 本機所采用的潤滑脂為通用鋰基潤滑脂或復合鈣基潤滑脂。

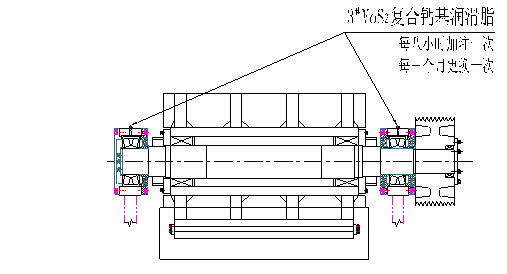

③ 加入軸承座內的潤滑脂為其空間容積的50%左右，每九個班補充加注一次，每3-6個月更換一次。換油時應用潔凈的汽油或煤油清洗滾珠軸承的滾道。
④ 肘板與肘板座之間應注入適量的潤滑脂。

① 本機所有聯接螺紋均為右旋螺紋，如果拆卸時出現不易拆卸的現象時，可能是螺紋上涂有防松膠，拆卸時需用火焰加熱一下，再拆卸。

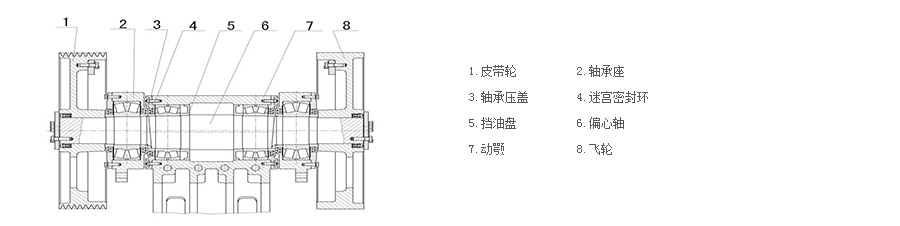

② 偏心軸部分拆卸時可參考所附的簡圖進行拆卸（見下圖）

更換易損件

• 1. 板錘
• 2. 反擊襯板
• 3. 進料口底部與板錘之間間隙

更換易損件時，首先打開后上架。本機采用棘輪翻蓋裝置。使用時，先將后上架與中箱體上聯結螺栓卸下，然后二人兩邊同時操作棘輪翻蓋裝置上的手柄，將后上架徐徐打開，在此同時，可利用機架上方的吊掛裝置吊住后上架。轉動棘輪上的換向手柄，重復上述過程，既合上后上架。

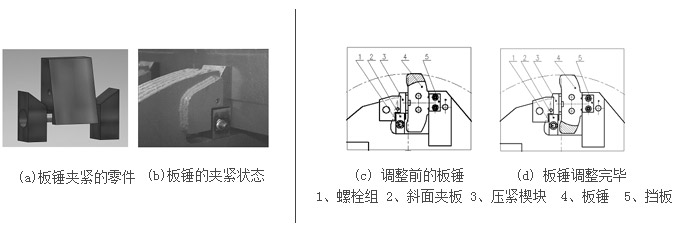

板錘磨損到一定程度時應及時調整或更換以避免緊固件與其他部件的損傷。

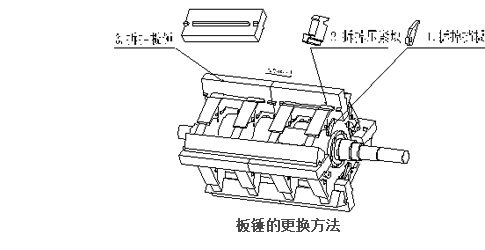

用棘輪翻蓋裝置將后上架打開。用手轉動轉子，將需調整或更換的板錘轉至檢修門處，然后固定轉子。拆去板錘定位零件：首先將定位件轉至適當位置，再將壓緊塊沿軸向拆出。然后將板錘沿軸向從檢修門處推出，或從機架中間吊出。拆卸時需用手錘在板錘上輕輕敲打。
安裝板錘時，顛倒上述步驟即可。但須注意重量近似相同的板錘安裝在相對位置，以避免工作時不平衡。

打開后上架，拆除固定反擊襯板用的開口銷、開槽螺母、螺栓，即可將磨損后的反擊襯板更換。如果安裝新的反擊襯板，顛倒上述步驟即可。

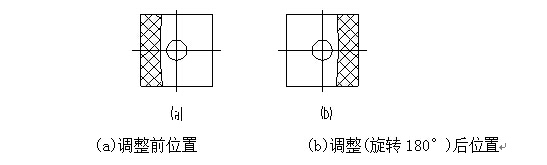

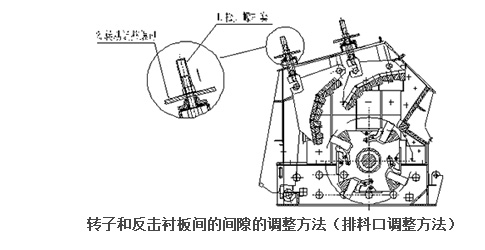

調整襯板均需打開后上架，所有襯板允許在磨損較重的地域和磨損較輕的地域互換。當一件襯板僅僅在一邊被磨損盡，它可轉動90°或180°繼續使用。發現有物料積壓在反擊架上面卡住反擊架時，可利用墊圈及螺栓墊在反擊架側面的襯板后面以減小其間隙，以避免此現象的出現。

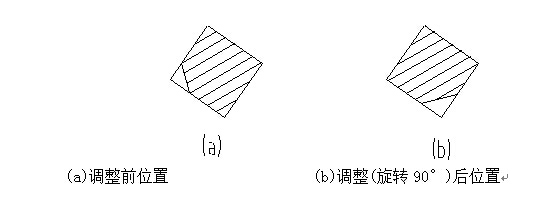

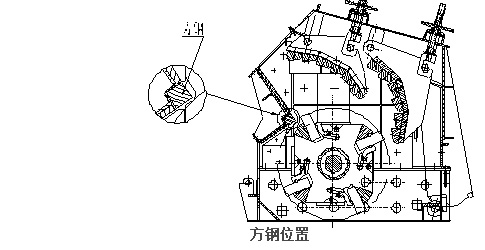

在進料口底部有一方鋼，當下料處一角磨損時可旋轉90°，來控制未經破碎骨料的下料。調整時，需卸下機架兩側的方蓋，然后抽出方鋼，旋轉后再裝入。

可能發生的故障和消除方法：

• 1. 振動量驟然增加
• 2. 出料過大
• 3. 機器內部產生敲擊聲
• 3. 軸承溫度過高

故障原因
更換或裝配板錘時，板錘未稱重，未作平衡
消除方法
重新安裝板錘，轉子進行平衡校正

故障原因
反擊襯板或板錘磨損過多，引起間隙過大
消除方法

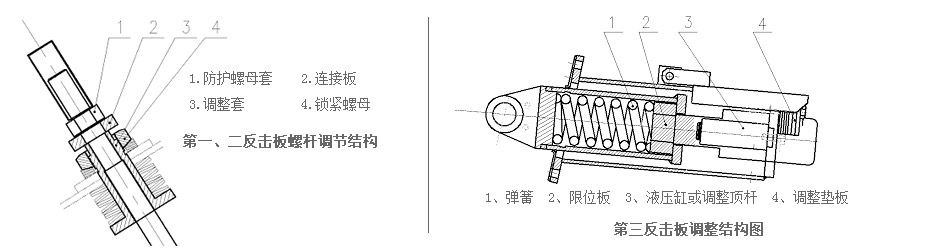

通過調整前后反擊架間隙或更換襯板和板錘

故障原因
1、不能破碎的物料進入機器內部；
2、襯板緊固件松弛，板錘撞擊在襯板上；
3、板錘或其他零件斷裂。
消除方法
1、停車后清理破碎腔；
2、檢查襯板的緊固情況及板錘與襯板之間間隙；
3、更換斷裂件。

故障原因
1、潤滑脂過多或不足；
2、潤滑脂臟污；
3、軸承損壞。
消除方法
1、檢查潤滑脂是否適量；
2、清洗軸承后更換潤滑脂；
3、更換軸承。

歐版反擊式破碎機—調試

• 1. 試運行準備工作
• 2. 空負荷運轉
• 3. 負荷試運轉

（1）檢查并確認破碎機體內沒有其它異物和物料。
（2）檢查所有緊固零件是否鎖牢固。
（3）檢查各檢修門是否密封。
（4）檢查軸承內加有適量的油脂。
（5）檢查各活動銷軸處是否有卡住現象，并涂上適量潤滑油脂。
（6）檢查反擊襯板與轉子間的間隙是否達到要求。

（1）在起動電動機試車前，可先用人工盤動，確認無異常聲響后再空負荷啟動。
（2）空負荷試車必須遵循先點動后連續的原則，確認無異常聲響后再空負荷試車。
（3）空機運轉時要求機器運轉平穩，無異常振動及響聲。空運轉試車連續時間不少于2小時，軸承溫度穩定，正常溫升應小于35℃。

機器空負荷試車情況正常后，方可進行負荷試運轉。負荷試運轉的連續時間不少于4小時。
（1）給料：本機必須采用送料裝置均勻連續給料，并待碎料分布于轉子工作部分的全長上，這樣即保證生產能力，又可避免堵料和悶車現象、延長機器使用壽命。送料裝置電氣控制系統應與破碎機的電氣控制系統連鎖，當破碎機超負荷時，輸送皮帶便可率先自動切斷電源，停止給料。
（2）破碎機停機：每次停機前應先停止迸料工作，待破碎腔內的物料完全破碎排出后，方可切斷電源停機。
（3）負荷試運轉完成后，應對所有聯接螺栓、地腳螺栓的緊固情況、板錘的定位情況、襯板固定情況進行檢查，并進行必要的調整。

可能發生的故障和消除方法

• 1. 振動量驟然增加
• 2. 出料過大
• 3. 機器內部產生敲擊聲
• 3. 軸承溫度過高

故障原因:
更換或裝配板錘時，轉子未很好地平衡。
消除辦法:
重新安裝板錘，轉子進行平衡校正。

故障原因:
由于襯板或板錘磨損過多，引起間隙過大。
消除辦法:
通過調整前后反擊架間隙或更換襯板和板錘。

故障原因:
l、不能破碎的物料進入機器內部；
2、襯板緊固件松弛，板錘撞擊在襯板上；
3、錘或其他零件斷裂。
消除辦法:
1、停車后清理破碎腔；
2、檢查襯板的緊固情況及板錘與襯板之間隙；
3、更換斷裂件。

故障原因:
1、潤滑脂過多或不足；
2、潤滑脂臟污；
3、軸承損壞。
消除辦法:
l、檢查潤滑脂是否適量；
2、清洗軸承后更換潤滑脂；
3、更換軸承。

CS圓錐破的規范性安裝守則

• 1. CS圓錐破基礎的安裝
• 2. CS圓錐破機架的安裝
• 3. CS圓錐破傳動軸的安裝
• 3. CS圓錐破空偏心軸的安裝

1、CS圓錐破必須安裝在穩固的鋼筋混凝土基礎上，基礎的深度根據地質條件決定。
2、為避免破碎后的礦石堆積，基礎下部必須有足夠的空間，安裝運輸設備。
3、為了基礎不受損壞，在基礎上部必須覆蓋護板。

1、安裝CS圓錐破機架時，應保持嚴格的垂直性和水平性，可在底座的環形加工面上用水平儀及懸錘檢查底座的中心線。
2、用調整楔塊調整好底座的水平后，將地腳螺釘擰緊，進行第二次灌漿。
3、當二次灌漿層硬化后，以CS圓錐破底座下再取出調整楔塊，并用水泥充填空隙，再按機架的安裝。

1、安裝傳動軸時，應在底座與傳動軸架的凸緣法蘭間墊上調整墊片。
2、傳動軸裝入后，用樣板檢查與傳動齒輪有關的尺寸。
3、傳動齒輪軸向移動量應為0.4-0.6mm。
4、拆卸傳動軸時，可利用傳動軸架法蘭上。

空偏心軸安裝前，先將墊片裝在底蓋上用吊鉤將底蓋在機架下端，然后再用吊鉤將下圓板和圓板依次序裝在底蓋上，并使下圓板的凸起和底蓋的凹處卡好。

安裝

• 1. 圓錐破碎機的安裝
• 2. 圓錐破碎機碗形軸承的安裝

1、必須安裝在穩固的鋼筋混凝土基礎上，基礎的深度根據當?shù)氐牡刭|(zhì)條件決定。在基礎上部復蓋護板，以免基礎損壞。為避免破碎后的礦石堆積，基礎下部須有足夠的空間，安裝運輸設備。
2、安裝前清點零件的數量。檢查零件在裝卸搬運中造成的損傷，除掉涂在加工表面上的保護涂料以及在搬運中落上的塵土及臟物等。
3、安裝時要在固定接觸表面上涂以干油，在活動表面涂以稀油。
4、安裝機架時應保持嚴格的垂直性和水平性，可在底座的環形加工面上用水平儀及懸錘檢查底座的中心線。用調整楔鐵調整好底座的水平后，將地腳螺釘擰緊，進行第二次灌槳。當二次灌槳層硬化后，從底座下取出調整楔鐵，并用水泥充填空隙，然后安裝機架。
5、安裝傳動軸時應在底座與傳動軸架的凸緣間墊上調整墊片。傳動軸裝入后，用樣板檢查與傳動齒輪有關的尺寸。傳動齒輪軸移動量應為0.4－0.6mm。

安裝碗形軸承時，注意不使鋼絲繩碰壞擋油環（可用硬木等物支持在鋼絲繩之間）。裝配時，支承球面應進行刮研，保證破碎圓錐與碗形互球面在外圓接觸內環應確保0.35－0.5mm的環狀間隙。碗形軸瓦要用周?chē)�灌注的巴化合金的鎖釘固定在碗形軸承架上的，防止碗形軸瓦沿圓周方何轉動。碗形軸承架與架體用鍵（銷）固定好，如果工作中發現碗形軸承架與架體有間隙必須立即進行處理。

潤滑

• 1. 圓錐破潤滑系統工作常識
• 2. 圓錐破潤滑裝置的改造方案
• 3. 液壓彈簧圓錐破的潤滑管理

1、只有在潤滑系統運行、且潤滑油回流儲油箱后，才可以起動圓錐式破碎機；
2、不論是夏天還是冬天，都應運行圓錐式破碎機使?jié)櫥�油升溫，回油溫度必須�?9 ℃～54 ℃；冷卻系統將使油溫始終保持在安全操作范圍內。因此，必須使用合適類型的潤滑油，以保證破碎機的良好運行；
3、在濾清器初次投入運行前，應對其進行液體滲漏試驗；打開或關閉閥門控制通過濾清器的潤滑油流量時，應小心防止?jié)櫥�系統管線出現液擊，為保證濾清器最高工作效率，當濾清器進出口壓差達到138 kPa時，必須更換濾芯；
4、冬季停車時應排盡冷卻器中的水；
5、切勿斷開諸如電阻式溫度探測器和壓力變送器等的報警裝置電源；
6、在拆解潤滑泵裝置之前，必須泄去泵內全部壓力。

(1)改齒輪油泵為離心泵。圓錐破原潤滑裝置的齒輪油泵是容積式液壓泵,是依靠?jī)?nèi)部密封容積的變化進行工作的。如果密封因磨損而失效,將引起輸出油流的減少,引起潤滑不良。離心泵是依靠油液的離心運動產生的壓力來工作的,它的內部不易磨損,即使磨損了也對輸出油流影響不大。所以,用離心泵取代齒輪泵可以使密封裝置的輸出油液更穩定。
(2)改單機分散潤滑為雙機分組潤滑。圓錐破原潤滑裝置每臺主機配置1臺,屬于單機分散潤滑�，F(xiàn)改為1臺潤滑裝置供2臺主機同時使用,即為雙機分組潤滑。這樣改,可使?jié)櫥�裝置減少原來的一半,可靠性相對提高,平時的維護工作量大幅度降低。
(3)改上油過濾上油冷卻為回油過濾和回油冷卻。這樣改進,使得圓錐破潤滑裝置的壓力損失減少,泵能在輕載下穩定地工作,延長泵的使用壽命。同時也使得潤滑裝置的結構簡單化,性能也更為可靠。

(1)根據季節氣候的不同，選擇不同潤滑油。在炎熱的夏季，選用粘度較高的4 6 #機械油；在寒冷的冬季，選用粘度較低的3 2 #機械油；
(2)供油壓力一般控制在0.08～0.2 MPa。供油壓力如果過小，潤滑油會因動力不足而達不到相應的潤滑部位，起不到潤滑作用。如果油壓過大，就會把偏心套向上頂起，使得大齒輪頂部與碗形瓦座底部接觸而引起相互磨損，嚴重的可帶起直襯套，引起直襯套破裂；
(3)為了保證液壓彈簧圓錐破在運轉過程中得到充分的潤滑，潤滑系統與圓錐破采用電氣聯鎖。機器開動前必須先開油泵，否則電動機啟動不了，當油泵停止或油壓降低到0.05 MPa時，均發出信號，停止電機運行，以保證機件不受破壞；
(4)由于運轉中機件磨損產生的殘?jiān)�及少量灰塵的進入，至使?jié)櫥�油慢慢變臟，油質變壞，為此，應對稀油站定時清洗，3～4個月?lián)Q油一次，另外還應備有備用油箱，對換下的臟油進行澄清，以備下次換油之用；
(5)潤滑油中如果含有的灰分和水分過多，會大大降低潤滑效果，影響機件的壽命和機器的工作性能。為了防止灰塵進入，液壓彈簧圓錐破設有水封防塵裝置，通過碗形擋塵圈的自由端插在環形水溝中，用它將灰塵擋入水中并隨水排出，在排水溝的外側還裝有一層防塵橡皮圈，它與碗形擋塵圈接觸起到隔離粉塵的作用。為了防止防塵水沿碗形瓦座的周邊流入潤滑系統，除了嚴格控制給水量之外，還在瓦座的周邊加焊一圈向下傾斜的隔水板，這樣從環形水溝溢出來的水就被隔水板擋到機體外面，隨礦石排出。

可能發生的故障和排除方法

• 1. 排礦口調節問題
• 2. 上罩殼和下罩殼緊固松動
• 3. 防塵問題
• 4. 圓錐破噎鐵
• 5. 新型圓錐破監控措施
• 6. 液壓彈簧圓錐破預防
• 7. 減小短頭圓錐破負荷
• 8. 圓錐破無油流油壓低
• 9. 液壓圓錐破油中有水
• 10. 圓錐破砼基大振事故

圓錐破碎機在更換新襯板初期，排礦口可達到設定值13 mm左右；但襯板磨損到一定程度后，排礦口擴大到18 mm左右，無法再往下調節；當襯板磨損到后期時，排礦口達到20 mm左右，基本上起不到破碎效果。為此，采取了將偏心距由原50 mm調整到40 mm的措施。采取該措施后，雖然破碎機的通過量有所減少，但能使排礦口基本保持在13 mm左右，有利于增加排礦中的合格粒級，減少回籠礦。

圓錐破碎機上、下罩殼之間通過臺階緊密配合后再用20根螺栓聯接，但運行過程中出現螺栓松動及斷裂現象。為此，采取了如下措施:
① 將機座設計為彈性機構，來緩沖設備內部破碎力；
②采用力矩扳手，保證每一個螺栓必須達到3640 N·m的緊固力矩；
③通過對上、下罩殼之間聯接臺階的加墊或修復，保證兩者配合間隙在0. 25 mm范圍以內。

圓錐破碎機防塵系統的外置風機由于受外界環境影響，濾芯堵塞嚴重，且無法直接觀察風力，常因不能及時更換濾芯而造成風壓小，防塵效果差，潤滑油更換頻繁等問題；若定期更換濾芯又造成不必要的浪費。為此，擬在防塵風口上增設壓力控制閥，以便及時更換濾芯及有效控制風壓。

當圓錐破出現噎鐵故障時，推薦采用液壓清腔系統，提高故障排除的安全系數。
首先開啟液壓電磁閥，使液壓缸反向供油，液壓缸在油壓作用下被升起并通過活塞桿下部的螺帽端面頂起支撐套。
隨著支撐套的不斷抬起，圓錐破破碎腔內空間逐步增大，卡滯在破碎腔內的鐵塊會在重力作用下逐漸滑落，從破碎腔內排出。
若進入破碎腔的鐵塊過大不可通過液壓作用排出時，就要使用割槍對鐵礦進行切割。
整個操作過程，操作人員不可將身體的任何部位進入破碎腔或其他可能會突然移動的零部件內部，以保證操作的安全性。

為防止新型圓錐碎石機發生異常，可采取如下措施監控:
(1)加強巡檢力度，嚴格按安全操作規程進行操作。在新型圓錐碎石機運行中對油溫、電流、給礦狀況進行不間斷觀察，油溫不得超過50℃，電流不得超過80 A，礦石必須在分配盤的中間給入，如發現異常必須及時修理；
(2)嚴格控制粒度調節，粒度控制在5～13 mm，絕對禁止破碎壁與軌臼壁發生碰撞；
(3)采取必要措施防止鐵件等不可破碎的物體進入破碎腔，而使主軸載荷急劇增加引發事故。為此，在運輸皮帶上安裝除鐵裝置，并在每次檢修完工后對流程進行清理，以防鐵件進入腔體；
(4)定時觀察襯板的磨損情況，禁止襯板因過磨而脫落下來，卡在破碎腔里使機器受損。

預防液壓彈簧圓錐破發生事故的措施:
(1) 維修人員檢修液壓彈簧圓錐破時，嚴格遵守操作規程，避免將維修工具及雜物遺留在液壓彈簧圓錐破內。
(2) 通過考察和技術革新改造，在盡量滿足工藝條件以及充分考慮性價比的前提下，選擇能夠比較容易被金屬探測儀排除的材料制成的斗齒。
(3) 看守液壓彈簧圓錐破進料膠帶的操作工要加強責任心，增加對物料的巡視力度，發現異物要及時揀出。
(4) 液壓彈簧圓錐破操作工對設備巡查及時到位，發現電流、聲音等異常情況要及時處理、匯報，防止事故擴大。
(5) 定期利用超聲波等儀器對液壓彈簧圓錐破主軸等受力部件進行探傷，以了解目前設備的實際狀況。
(6) 加強對各工段操作工的培訓，努力提高操作工實際操作水平，強化液壓彈簧圓錐破的維護保養，對設備的大、中修做到及時到位，確保設備處于良好的技術狀態。
(7) 對于主軸、軀體及其它能夠影響整個系統生產的重點設備部件，做好其庫存?zhèn)浼�的采�?gòu)工作，以免出現特殊情況后造成整個系統停產，造成不可挽回的損失。

沖擊負荷對短頭圓錐破碎機的影響:
1、減小沖擊負荷對短頭圓錐破碎機的影響。主要措施為：
  ① 改進進料口結構，達到均勻布礦，鎖緊缸油封用耐磨異型聚胺酯油封；
  ② 及時檢查加固各部襯板及零部件，加強檢查，防止非破碎物進入短頭圓錐破碎機；
  ③ 在更換新襯板時，適當加大排礦口間隙，對襯板磨合2～3天以消除其偏心或橢圓；
2、適當減小生產負荷對短頭圓錐破碎機的影響。通過合理設置排礦口間隙，依據礦石性質及時調整進礦量的辦法，減小生產負荷，使短頭圓錐破碎機的電流維持在210～230 A 之間。

圓錐破碎機沒有油流，油壓低于0.05 MPa。
圓錐破碎機采用稀油循環集中潤滑站，由潤滑油站供給的低壓潤滑油，低壓潤滑系統主要由立式低壓齒輪泵組、油箱組件、濾油器組件、冷卻器、安全閥、閥門和管路等組成。圓錐破碎機潤滑系統出現油流指示器內沒有油流，油泵運轉，但油壓低于0.05MPa的情況，主要有以下原因：
(1)圓錐破碎機開車前，若油箱中油溫低于20℃時且不加熱油，則開動潤滑油泵時會出現潤滑系統中油流指示器內沒有油流，油泵運轉，但油壓低于0.05MPa的情況，這種情況在冬季尤為突出；
(2) 在開動圓錐破碎機的潤滑油泵時，如果潤滑系統中進油管的閥門沒有及時打開到合適位置，那么也會出現油流指示器內沒有油流，油泵運轉，但油壓低于0.05 MPa的情況；
(3) 當潤滑油泵自身存在故障時，亦會出現在潤滑系統中油流指示器內沒有油流，油泵運轉，但油壓低于0.05 MPa的情況。

液壓圓錐破碎機油中有水，油箱中油位增高。
(1) 冷卻器中的水壓高于油壓 液壓圓錐破碎機運轉中稀油潤滑系統的正常工作油壓為0.05～0.15MPa，稀油潤滑系統的冷卻水壓力一般為0.025～0.08 MPa。當稀油潤滑系統出現故障時，致使工作油壓偏低，若工作油壓低于冷卻水壓力，則造成冷卻水從冷卻器中進入被冷卻的潤滑油里，從而導致油中有水，油箱中油位增高；
(2) 冷卻器漏水 當冷卻器出現漏水情況時，會出現冷卻水從冷卻器中進入被冷卻的潤滑油里，造成液壓圓錐破碎機油箱中油位增高；
(3) 水封給水量太大 若水封給水量太大，造成防塵水不能夠及時從排水管排出機外，從而導致油中有水，液壓圓錐破碎機油箱中油位增高；
(4) 回水管堵塞 當回水管被堵塞時，造成防塵水不能及時排出機外，導致油中有水，液壓圓錐破碎機油箱中油位增高。

圓錐破碎機900大塊砼基礎大振動事故。
(1)將圓錐破碎機900整體吊離基礎，空出處理地腳螺栓和溜槽的空間。
(2)將地腳螺栓斷頭按規范接好，恢復其使用功能。把溜槽口用槽鋼和鋼板補修好，保證工作時，破碎好的物料不至沖刷鹼基礎，同時保護地腳螺栓不外露。
(3)在接地腳螺栓的同時，開挖大塊砼基礎周?chē)�地坑，坑�?.5m，以挖到老土為準。
(4)將原大塊砼側面鑿毛，洗凈，釘好模板，再將砼澆下。
(5)將圓錐破碎機900安裝平面修平。
(6)砼澆下兩天后安裝圓錐破碎機900，安裝時墊鐵應按規范布置，墊高為30-50mm。
(7)繼續修整安裝就位后的圓錐破碎機900，借處理大塊砼基礎停車期間檢修破碎機。
(8)砼澆下滿72小時進行空車調試圓錐破碎機900，然后帶負荷試車。

其他類

• 1. 圓錐破防塵改進
• 2. 新型圓錐破壁的更換
• 3. 更換圓錐破動錐襯板

圓錐破碎機水封防塵裝置的改進
由于圓錐破碎機的破碎錐具有較高的擺動次數和較大的擺動行程, 加上產品顆粒細, 粉塵濃度高, 從而使粉塵很容易進入圓錐破碎機的潤滑系統, 造成潤滑油污染, 油泵更換頻繁, 軸、直銅套、錐套經常磨損直至被燒壞。
圓錐破碎機防塵裝置原設計是水封防塵, 靠碗形軸承座上的環形給水槽和焊在驅體下端的球形圈。球形圈插入環形水槽中, 水封水由進水管流入水槽, 待流滿給水槽后溢流至外部環形排水槽, 從而使帶粉塵的回水經排水管流出機外。由于密封水位有限, 球形圈不可能插入較深的水中, 在破碎錐的擺動下, 一部分球形圈脫離水面, 致使一部分小顆粒的粉塵通過碗形軸承進入潤滑系統, 加之生產中使用水質差, 管路又易堵塞或碰壞, 常常無防塵水, 從而使油質變壞。
為解決這個問題, 首先在進入機體的水管上加防護板,避免管路碰壞。同時在水封的基礎上增加了厚度為8～10mm的工業羊毛氈, 形成兩道防塵裝置, 由此在水封防塵裝置中, 大部分粗粒粉塵已落入水中, 一部分細粒粉塵飛起進入此處, 被毛氈擋住, 從而阻止粉塵進入潤滑系統中。

新型圓錐破碎機破碎壁和軋臼壁的更換。
1、破碎壁的更換
圓錐破碎機的破碎壁是用圓錐頭固定在圓錐軀體上的，二者之間澆鑄有鋅合金。新安裝或新更換的圓錐破碎壁工作6－8小時后，應檢查其緊固情況，發現松動應立即緊固。
2、軋臼壁的更換
圓錐破碎機的軋臼壁用U形螺釘固定在調整環上，二者之間注入鋅合金，使之緊密結合。新安裝或更換的軋臼壁，在工作6－8小時后，應檢查其緊固情況，并再次擰緊U形螺釘。

更換圓錐破碎機的動錐襯板注意事項
(1)吊出偏心套，對圓錐破碎機的直形襯套和錐形襯套磨損的部分進行研磨，以保證摩擦表面的光潔度；
(2)以前對直形襯套的周向固定是靠熱注鋅合金固定，但這種固定方法并不牢靠，圓錐破碎機的在運行過程中經常發出軸套轉動并向上提起的現象，嚴重時可導致襯套由于受力狀況而破裂。針對這種情況，改熱注鋅合金固定為緊固螺釘固定，在襯套與機架的結合處均布4螺紋孔，然后擰入4只沉頭螺釘，這樣可避免襯套轉動并爬行現象；
(3)安裝碗形軸承架時，注意與機架配合要緊密，不得出現搖擺現象； (4)動錐自轉速度嚴格控制在8～14 r/min 。動錐轉速過低或過高都會影響圓錐破碎機的生產率，另外如果轉速過高，說明某個運動副的摩擦力相對較大，這對油溫將產生較大影響； (5)對換下的碗形瓦支承球面進行刮研，保證破碎圓錐球面與碗形瓦在外圓的接觸長度在84～140 mm之間，每2～5 mm 2面積上不得少于1個接觸點，并沿內圓周保持0.5～1 mm的楔形間隙，以保證破碎圓錐球面與碗形瓦內圓不相互接觸。

碎石生產線-維修

• 1. 制砂生產線磨合期保養
• 2. 碎石生產線中破碎設備的保養
• 3.制砂生產線的安全生產制度

1、當用戶購買制砂生產線設備到投入正常的使用，都需要一個較長的磨合期，多數用戶為了趕工期，或者想盡快獲得收益，忽視了一些在制砂生產線磨合期內應注意的細小部分，甚至有的用戶就想反正還沒到廠家的保質期，機器壞了廠家就該負責維修的心態，完全不當一回事，于是機器在磨合期內就長時間超負荷使用，導致機器早期頻繁發生故障，這不僅影響了機器的正常使用，縮短了機器的使用壽命，而且還由于機器的破壞，影響了工程的進度，因此制砂生產線磨合期的使用與保養應當作為重要的環節。
2、制砂生產線由于設備在長時間的運用后會出現不同故障的產生，對于小毛病我們應該如何面對呢？對于不懂得人就會手忙腳亂不知道如何下手，瞎倒騰反而弄巧成拙，因此這里就有對應的問題，對癥下藥方能痊愈。砂石生產線上設備的銜接和協作是非常重要的，特別是在給料和輸送環節上，如果不能做到同步，就很容易出現阻滯或者輻射范圍太廣嚴重影響制砂生產線的效率，對設備也產生一些危害。黎明重工推出的制砂生產線是經過專家和用戶的一致考證和實驗的，是一條高集成化的選礦生產線設備、礦山機械的聯合生產線，節能又方便，更重要的是將生產量提高到了以前的兩倍。該生產線既適用于軟的物料又適用于硬度非常大的物料，還可以有效處理含濕量較大的物料，防止生產線設備的堵塞現象。

在碎石生產線中，使用頻率最高的當屬破碎設備。要想保證較高的生產效率和較長的使用壽命，碎石生產線廠家必須做好保養工作。
1、破碎設備的軸承保養
破碎設備的軸承部位是最容易損壞的，所以需要經常添加潤滑油和潤滑脂，才能保證軸承的使用壽命。
2、破碎設備的日常保養
為保證破碎設備處于良好的技術狀態，減少故障停機時間，提高完好率、利用率，必須做到定期保養，甚至強制進行，正確處理保養和修理的關系，不允許只用不養或是只修不養。
3、破碎設備的潤滑保養
經常注意和及時做好摩擦面的潤滑工作，可保證破碎設備的正常運轉。加入軸承座內的潤滑脂為容積的50-70%，每三個月必須更換一次。如換油時應用清潔的汽油或煤油仔細地清洗軸承滾柱的跑道等。

1、每月對制砂生產線流程進行一次全面的安全生產大檢查，對檢查的結果進行匯總分析，制定整改措施，并由主管安全的部門寫成書面材料存檔待查。
2、車間班組進行經常性的安全檢查，發現問題及時報告領導和專業部門，迅速組織處理，決不允許帶"病"作業，確保制砂生產線全套設備的安全工作。
3、對于制砂生產線的電氣裝置、破碎機械、運輸工具、防護用品等特殊裝置、用品和重要場所，每年請安全管理部門和專業技術人員進行專項檢查。在檢查中發現的問題要寫成書面材料，建檔備查，并限期解決，保證安全生產。
4、對防雨、防雷電、防中暑、防凍、防滑等工作進行季節性的檢查，及時采取相應的防護措施。
5、節假日期間必須安排專業安全管理人員值班進行安全檢查，同時配備一定數量的安全保衛人員，搞好安全保衛工作。

洗砂機-維修

• 1.定、轉子鐵芯故障檢修
• 2.軸承故障檢修
• 3.轉軸故障檢修

定、轉子都是由相互絕緣的硅鋼片疊成，是電動機的磁路部分。定、轉子鐵芯的損壞和變形主要由以下幾個方面原因造成。
①軸承過度磨損或裝配不良，造成定、轉子相擦，使鐵芯表面損傷，進而造成硅鋼片間短路，電動機鐵損增加，使電動機溫升過高。這時應用細銼等工具去除毛刺，消除硅鋼片短接，清理干凈后涂上絕緣漆，并加熱烘干。
②拆除舊繞組時用力過大，使盜槽歪斜和向外張開。此時應用尖嘴鉗、木榔頭等工具予以修整，使齒糟復位，并在不好復位的有縫隙的硅鋼片間加入青殼紙、膠木板等硬質絕緣材料。 ③因受潮等原因造成鐵芯表面銹蝕。此時需用砂紙打磨干凈，清理后涂上絕緣漆。
④?chē)�繞組接地產生高熱燒毀鐵芯糟或齒部。可用鑿子或刮刀等工具將熔積物剔除干凈，涂上絕緣漆烘干。
⑤鐵芯與機座間結合松動，可擰緊原有定位螺釘。若定位螺釘失效，可在機座上重鉆定位孔并攻絲，旋緊定位螺釘。

轉軸通過軸承支撐轉動，是負荷最重的部分，又是容易磨損的部件。
①故障檢查
運行中檢查;滾動軸承缺油時，會聽到"骨碌骨碌"的聲音;若聽到不連續的"梗梗"的聲，可能是軸承鋼圈破裂。軸承內混有沙土等雜物或軸承零件有輕度磨損時，會產生輕微的雜音。
拆卸后檢查;先察看軸承滾動體、內外鋼圈是否有破損、銹蝕、疤痕等，然后用手捏住軸承內圈，并使軸承擺平，另一只手用力推外剛?cè)�，如果軸承良好，外鋼圈應轉動平穩，轉動中無振動和明顯的卡滯現象，停轉后外鋼圈沒有倒退現象。否則說明軸承已不能再用了。左手卡住外圈，右手捏住內鋼圈，用力向各個方向推動，如果推動時感到很松，就是磨損嚴重。
②故障修理
軸承外表面上的銹斑可用00號砂紙擦除，然后放入汽油中清洗;或軸承有裂紋、內外圈碎裂或軸承過度磨損時，應更換新軸承。更換新軸承時，要選用與原來型號相同的軸承。

①軸彎曲;
若彎曲不大，可通過磨光軸頸、滑環的方法進行修復;若彎曲超過0.2mm，可將轉軸放于壓力機下，在拍彎曲處加壓矯正，矯正后的軸表面用車床切削磨光;如果彎曲過大，則需另?yè)Q新軸。
②軸頸磨損;
軸頸磨損不大時，可在軸頸上鍍一層鉻，再磨削至需要尺寸;磨損較多時，可在軸頸上進行堆焊，再到車床上切削磨光;如果軸頸磨損過大時，也在軸頸上車削2-3mm，再車一套筒，趁熱套在軸頸上，然后車削到所需尺寸。

振動給料機-維修

• 1.振動振動給料機空載試車
• 2.振動振動給料機接通電源
• 3.振動幅度小
• 4.工作時產生噪音和撞擊聲
• 5.振動振動給料機振幅異常

當振動振動給料機空載試車正常后，正常生產時振幅降低，工作效率低，
很可能是由于設備的進料口設計不當，設備的料槽承受過大的負荷和壓力。此時要及時對進料口進行改進，減少設備進料壓力，保證設備在穩定的生產環境下進行工作。

在振動振動給料機接通電源后，設備不振動或間歇性工作，電流不穩定。
振動振動給料機的振動電機保險絲燒斷或者線圈導線短路都會直接影響設備的正常運轉，導致振動振動給料機不產生振動，要及時更換新的保險絲，對振動電機的線圈層間或匝間進行檢查，排除短路現象，接好引出線路。

振動幅度小，激振器無法正常調節振幅。
在振動振動給料機接通電源后，設備不振動或間歇性工作，電流不穩定。激振器可控硅被過大的電壓電流擊穿，或設備部件之間的氣隙被多余物料堵塞后容易出現這種情況。需要對堵塞的物料進行及時清理，更換激振器可控硅。需要注意的是，振動振動給料機在長時間運行后可控硅的電磁線圈匝間會發生短路，使可控硅的整流器燒毀，造成設備停機，需要對可控硅的電磁線圈進行及時更換。

當設備振幅不規則的時候，容易產生異常撞擊。
振動振動給料機的板彈簧發生斷裂，或激振器和槽體的連接螺栓斷裂松動都會造成設備振動不規則，要及時擰緊或更換新的連接螺栓和彈簧結構，并保持設備零部件如鐵芯和銜鐵之間一定的氣隙，同時需要調整電機控制，保持額定工作電壓，避免機器部件在振動過程中發生相互碰撞和電壓不穩定。

振動振動給料機振幅異常。
1.額定電壓不穩時，振動振動給料機激振器內的可控硅會被過大的電流擊穿，電磁線圈匝間出現短路現象，嚴重時會燒毀可控硅，此時激振器不能對振幅進行調節。因此，要保證設備額定電壓的穩定，同時更換被燒毀的電磁線圈或可控硅，檢查可控硅的連接線路是否連接正確，過電保護是否正常工作。
2.為保持振動振動給料機運轉時不產生零部件相互碰撞二造成磨損，安裝時各部件之間都留有一定的間隙。當物料傳送時，有時物料會卡在設備間隙中造成堵塞，此時激振力會受到一定的制約，從而引發振幅調節異常的現象。因此，要保持物料傳送正常，及時清理卡滯物料，保持振動振動給料機運轉正常，振幅調節靈活可靠。

振動篩-安裝

• 1.振動篩的安裝調試
• 2.振動篩的調整和試運行
• 3.安裝振動篩上的減振器

振動篩的安裝調試
安裝前，先檢查振動篩的零部件是否齊全和損壞。振動器自出廠日起，若超過六個月，必須重新拆洗和組裝，并換上清潔的潤滑油。
其次要選好位置，一般在較平穩的地面，然后按照支承或吊掛裝置的安裝示意圖，順序安裝各部件。彈簧裝入前，應按端面標記的實際剛度值進行選配。再將振動篩的篩箱連接在支承或吊掛裝置上。裝好后，按照規定的傾斜角度進行調整。若是吊掛式的篩子，最好同時調整篩箱傾角和篩箱主軸的水平。一般來說，先進行橫向水平度的調整，以消除篩箱的偏斜。水平校正后，再調整篩箱縱向傾角。隔振彈簧的受力應該均勻，其受力情況可通過測量彈簧的壓縮量進行判斷。再者安裝電動機和三角膠帶。安裝時，電動機的基礎也應該找平，電動機需要校正水平，兩膠帶輪對應槽溝的中心線應當重合，三角膠帶的拉力要求合適。然后就是按照要求安裝固定篩面。
最后，檢查振動篩各連接部件的固定情況。篩網安裝情況，張力大小，防止產生局部振動。轉動傳輸部分的潤滑情況，電動機及控制箱的接線是否正確，運轉是否正常。檢查物料在其運作時是否有不當之處，是否與側壁產生碰撞等。

振動篩的調整和試運行
（1）、彈簧必須處于垂直狀態，彈簧上支座與彈簧接觸面必須成水平狀態，調整好后用螺栓把彈簧上支座固定在篩箱耳軸上，然后點焊成一體。
（2）、振動篩的驅動方向定為，站在給料端，面對物料流動方向觀察電機位置，得到左向或右項驅動。需更換驅動方向時，從平衡輪上卸下振動器帶輪，重新安裝到另一測平衡輪上并緊固。
（3）、確保V帶張力有充分的調整量，確保兩個膠帶輪對應的溝槽，在各自平面內一一對應。
（4）、振動篩安裝調整結束后，應進行不少于2h的空載試運轉，要求運轉平衡，無異常噪聲，振幅和運動軌跡符合要求，軸承最高溫度不超過75℃。
（5）、振動篩空載試運轉合格后，可投入負載試運轉，負載試車時間可按工藝試車要求進行。

安裝振動篩上的減振器。
直線振動篩、圓振動篩等一般配備安裝有減振器，用以降低震動篩在正常運轉時與基礎的振動和噪音。減振器根據材質的不同可分為橡膠減振器、彈簧減振器、玻璃纖維減振器等，其中彈簧減振器的減振效果最理想，其有效隔振率可達98%，橡膠減振器的隔振效率為50%—80%，玻璃纖維減振器的隔振效率效率為75%—85%。減振器安裝時，要注意震動篩工作環境和電動機等配合設備的情況，保證減振器安裝準確穩定，發揮有效充分的減振作用。
在安裝減振器時，要充分考慮震動篩的工作環境。在對有特殊防振要求的地質和環境中，應在震動篩的基礎四周安裝布置寬度為25—30mm的隔振溝，在對震動篩的基礎底部夯實后，可選用水泥、瀝青、煤炭渣等碎料在基礎的底部鋪設厚度約為200mm的隔振層，隔振層鋪設好后再次進行混凝土層的澆灌，以保證設備基礎的穩定性。
同時還需要考慮震動篩電動機和發電機的情況，保證減振器和電動機等電氣驅動系統合理配置，充分發揮減震作用。在對電動機發電機組進行安裝時，通常使用M18直徑的地腳螺栓對設備機架進行固定，防止機架在長時間受振動力作用產生移動錯位。同時發電機組周?chē)�要預留出足夠的檢修空間，發電機組要與工作廠房墻體保持不小于1.5m的距離，且廠房房頂高度與發電機最高端高度應不小于發電機通風散熱及檢修起吊等操作的最小距離。設備基礎離地面同樣要保持一定的距離，以保證震動篩的電控系統與減振器間留有合理的工作距離，避免設備在正常運轉中出現異常進而引發其他故障，對生產和設備造成不良影響。

振動篩-維修

• 1.振動篩靜電影響
• 2.振動篩電機軸承損壞
• 3.振動篩工作時
• 4.振動篩網過快磨損

振動篩是必不可少的篩分砂石設備。砂石在振動作用力下與篩網產生一定的摩擦，由于有些砂石本身也含有靜電，在不斷的摩擦下就會受到靜電影響，造成砂石在篩面上結團，透篩率降低，影響正常生產。為消除振動篩的靜電影響，可在振動篩的篩面上接入一條地線，使砂石與篩面產生摩擦而產生的靜電由地線導出，從而提高物料透篩率；或者在對砂石篩選分級前在砂石中加入一定的抗靜電劑，消除砂石本身靜電，同時抑制摩擦靜電的產生，從而實現振動篩高效篩分。

1、如果是舊篩，可能與剛度、基礎有關；如果是新篩，則是工藝問題
2、結構設計不合理
3、加工精度不夠
4、篩子重心誤差太大
5、軸承質量不合格
6、軸承安裝不正確
7、軸承游隙選擇不恰當
8、潤滑不合理，加油過多或過少

振動篩工作時篩機旋轉減慢，軸承發熱。
原因：
1、軸承阻塞
2、軸承缺少潤滑油
3、軸承注油過量或加入了不合適的油
4、軸承損壞或安裝不良，圓輪上偏心塊脫落，偏心塊的大小不同，迷宮密封被卡塞
解決辦法：
1、清洗軸承，更換密封圈，檢查迷宮密封裝置
2、往軸承里注入潤滑油
3、檢查軸承的潤滑油
4、更換軸承，安裝偏心塊，調整圓輪上偏心塊

振動篩網過快破損的原因包括：
篩網質量不合格、篩網的張緊力度、鉆屑堆積等。針對這些問題我們應該怎樣去避免并及時的做出調整呢？
1、篩網質量不合格：篩網一般有上部的篩分層和下部的受力層，要求這2層之間緊密貼合，如果篩網預張緊工藝差，當篩網底部的受力層繃緊時，篩分層沒有拉緊，工作時鉆屑的拋擲力大大減小，不能排出鉆屑。因此我們?cè)谶x擇振動篩時一定要認清專業生產廠家的產品。
2、篩網張緊力度不夠，以致于引起篩網顫動，這種情況通常是沿篩網邊緣或包邊壓條處斷裂或損壞。
3、鉆屑堆積：
（1）增大振動幅度；
（2）用噴灑的水沖篩網和鉆屑，減小鉆屑的粘性，但這個方法僅適合允許添加水的場合；
（3）調整排砂口端的篩網角度向下，利于巖屑靠重力排出，但是可能會導致跑漿；
（4）更換篩網的目數或調整單篩的流量。
